如何同步带选型如何同步轮选型同步带同步轮选型工程设计必备

文章出处:行业动态 责任编辑:凯奥(东莞)动力有限公司 发表时间:2019-01-07


这么多年的配套过程中,很多朋友,甚至搞机械设计的朋友,也不知道如何选型,下面,我来教大家如何同步带同步轮选型,选型有很多种方法,我先交大家其中的一种

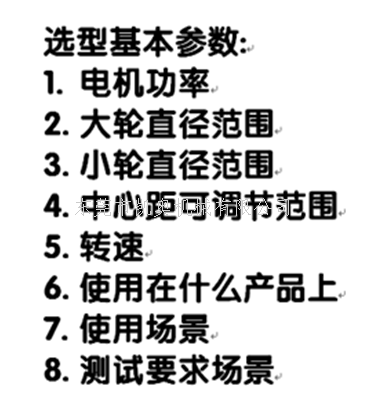

在选型之前,要准备的数据:

1.电机功率 (最好确认功率是多少W)

2.大轮直径可选择的范围(这将决定调节大小,以及适合你产品空间)

3.小轮直径可选择的范围(这将决定调节大小,以及适合你产品空间)

4.中心距可调节的范围

5.转速

6.使用在什么产品上

7.使用场景

8测试要求的场景

前5条是必备,不然没有办法完成选型,后三条为辅助评估!


选型必须提供的数据

准备好这些资料后,就可以开始选型了:

我们以下面产品为例,进行产品选型:

电机功率: 400w

大轮直径:93

小轮直径:50

转速:600

使用场景24小时

普通移动。承重2KG

最好环型带

来回运动

初定中心距680 可调范围正负15MM

首先,我们根据查表,来确定,选型选哪种适合,电机功率400W:

根据查看下面表格:


皮带技术评估表

根据上表,考虑启动时的冲击力,也考虑保险值,可以选3M,S3M齿型

再根据速度600,查下表

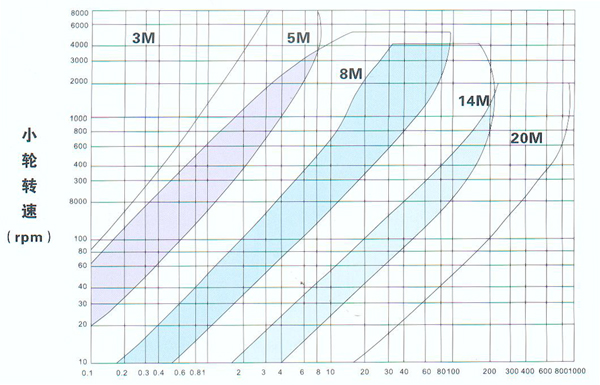

圆弧齿转速匹配查询表

根据以上表格,电机功率及转速匹配值,可以确定,暂定选3M,好,然后测算以下数据:

大轮直径预定范围是93,那么大轮按3M的话,用3M-98Z 数据如下:


3M-98Z同步带轮参数

小轮直径预定值50左右,按3M齿型的话,小轮使用3M-54Z,参数如下:


3M-54Z皮带轮参数

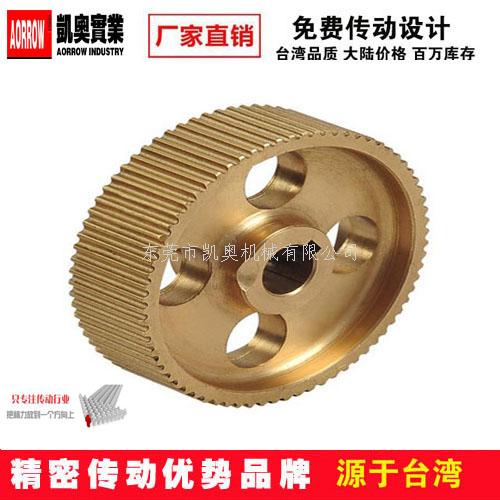

同步带轮参数确定了,那么我们就可选择材质:同步带轮机加工常规材质有:铝,S45C钢,铜,尼龙

粉未冶金材质有很多种

铸件也可以有很多种,

根据上面使用在什么产品上,要求的精度,选择需要的材质,下面我们再来选定皮带的形状:

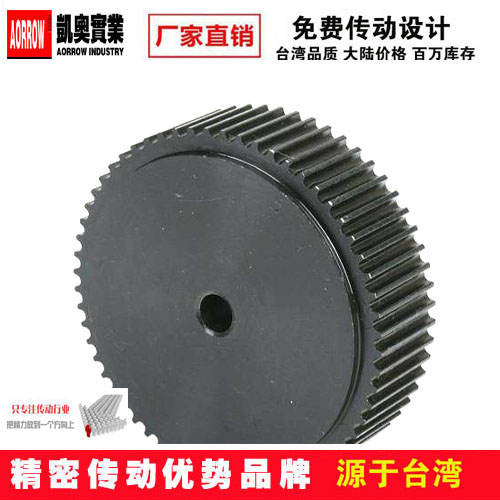

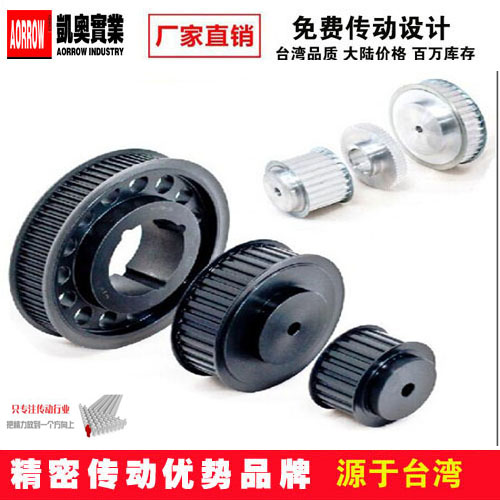

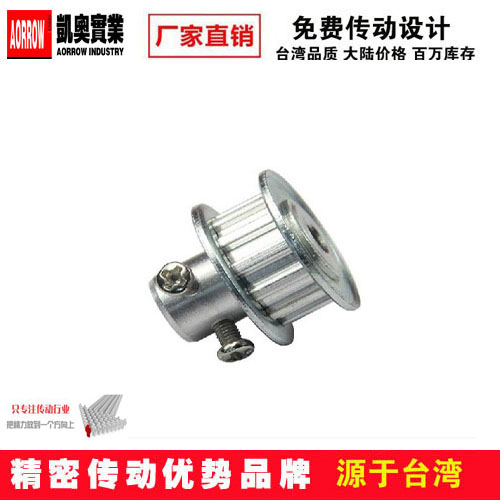

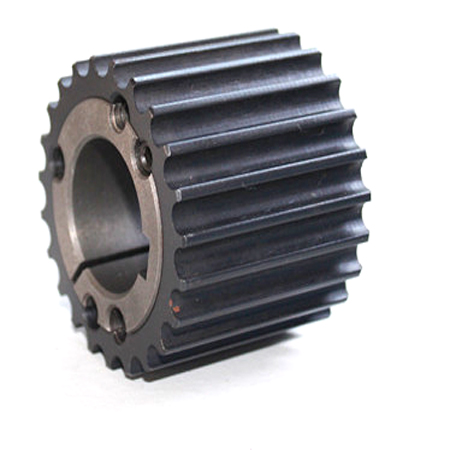

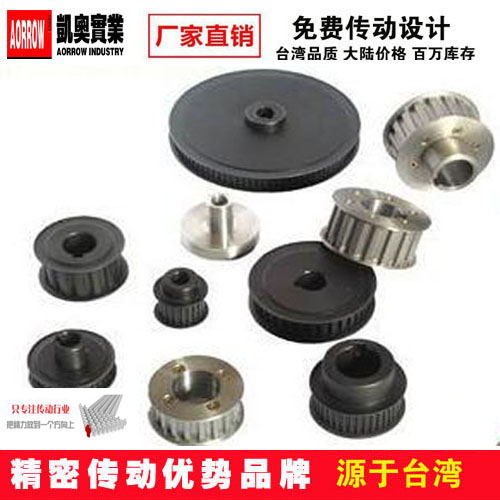

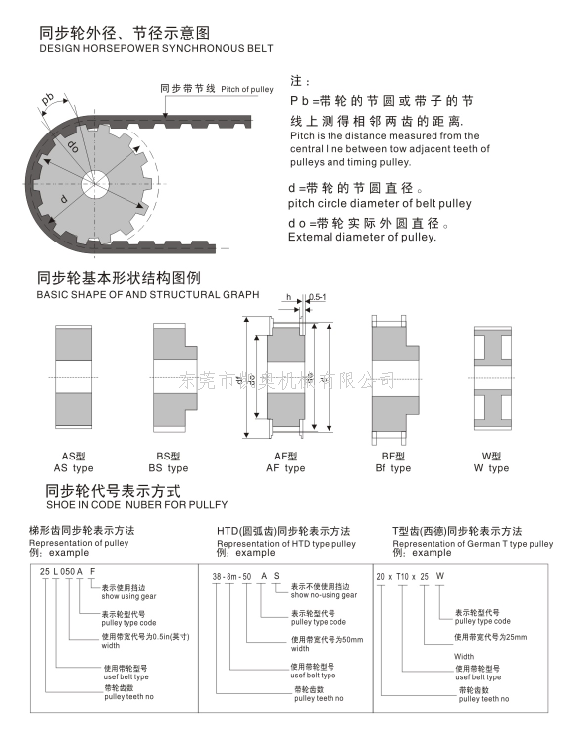

同步带轮常规结构型号

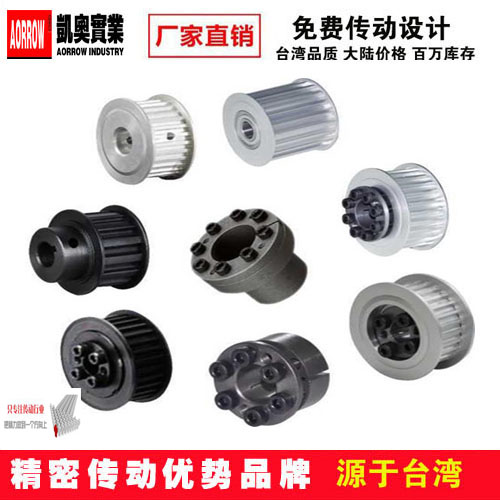

以上是同步轮常规实物图片,根据产品设计,附件要求,选择适合的结构

至此,同步轮选型,基本选定,下面我们再来确认同步带选型:

同步带3M,98齿配54齿,中心距680可调范围正负15MM,那么微量我们的中心距,即可以确定皮带长度:

根据查我司模具表

为了减少因开模造成的时间与金钱成本,建议中心距调整到670.25MM, 这样可以使用我司现有的1569-3M皮带


皮带只有两种材质,一种是PU,一种是橡胶,两种各有优缺点,根据使用在什么产品上,使用的场景与要求不同,材质选择也会有差异,具体可以加WX号 13038899445 去确认与沟通,现在只要选择皮带的宽度,整个皮带与带轮选型即可完成,

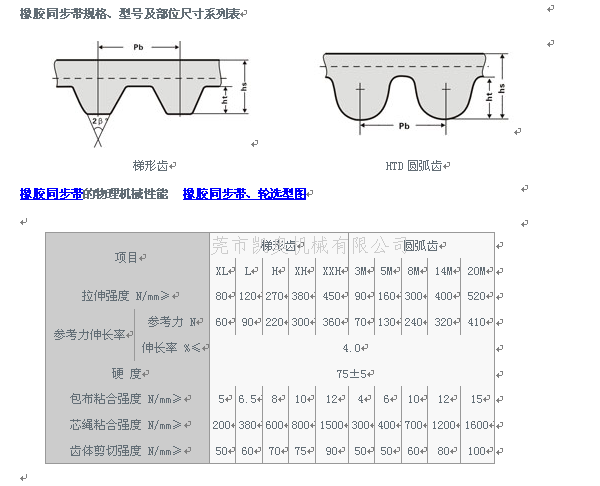

根据以上机械性能,基本可以确定皮带宽度



到此,整个选型计算初步完成。

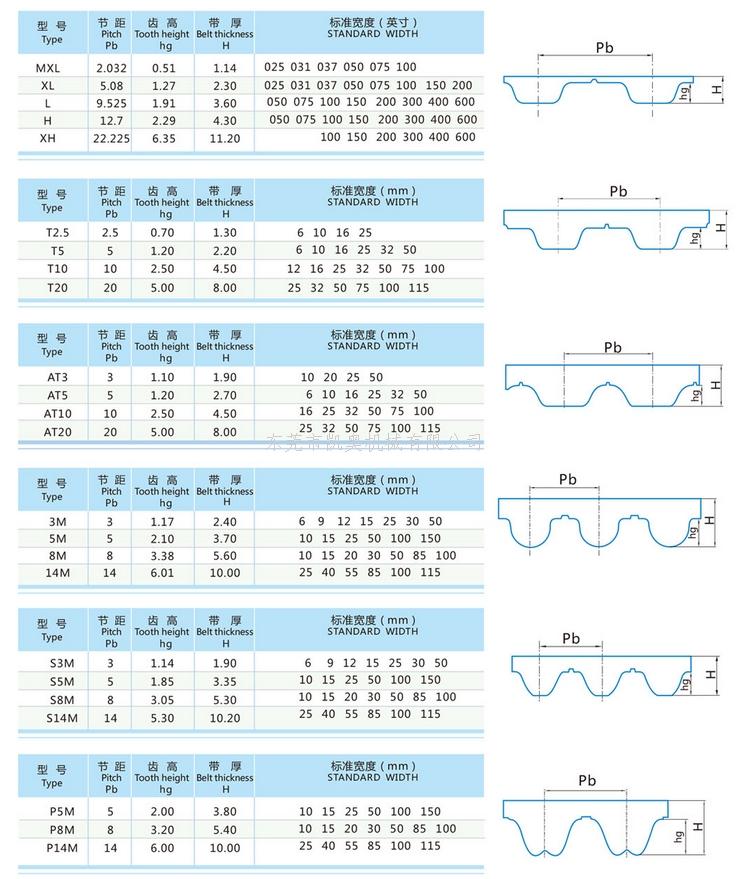

给您提供更全面的皮带参数表参考:


当然,同步带选型方式还有很多种,这只是其中的一种方式,如果您有什么需要,可以直接联系我司,我司会有专业的人员为您提供专业的服务
