同步带加圆柱定位与凸轮分割器的对决，本质是“柔性线性输送”与“刚性间歇分度”两条技术路线的抉择
同步带加圆柱定位与凸轮分割器的对决，本质是“柔性线性输送”与“刚性间歇分度”两条技术路线的抉择。这不是简单的谁替代谁，而是由您的产线拓扑和工艺需求决定的根本性架构选择。本文将为您拆解两者在精度、刚性、节拍、负载等六大维度的核心差异，并提供一套清晰的决策逻辑，助您在产线规划初期做出最优选型。
产线布局，用“柔性线性输送”还是“刚性旋转分度”？一个决定影响整线架构
在自动化产线规划初期，一个关键抉择常令工程师纠结：是用同步带加圆柱实现直线/环形精密步进，还是用凸轮分割器打造转盘式间歇分度？这背后是两种截然不同的机械哲学。本文将深入对比，帮您看清各自疆域，避免在错误的方向上过度设计。
很多工程师在项目初期都会遇到这个选择题。面对一个多工位组装或检测任务，是设计一条长长的、带定位柱的同步带流水线，让工件依次流过各个工站？还是设计一个紧凑的转盘，让工件随着分割器的“哒-哒-哒”节奏，在圆周上完成所有工序？
这绝不仅仅是选个零件那么简单，它决定了你整条产线的布局、控制逻辑、扩展性乃至成本结构。选错了，后期改造会非常痛苦。
一、 本质差异：移动的“火车” vs 旋转的“摩天轮”
首先，我们必须理解它们根本的工作原理不同：

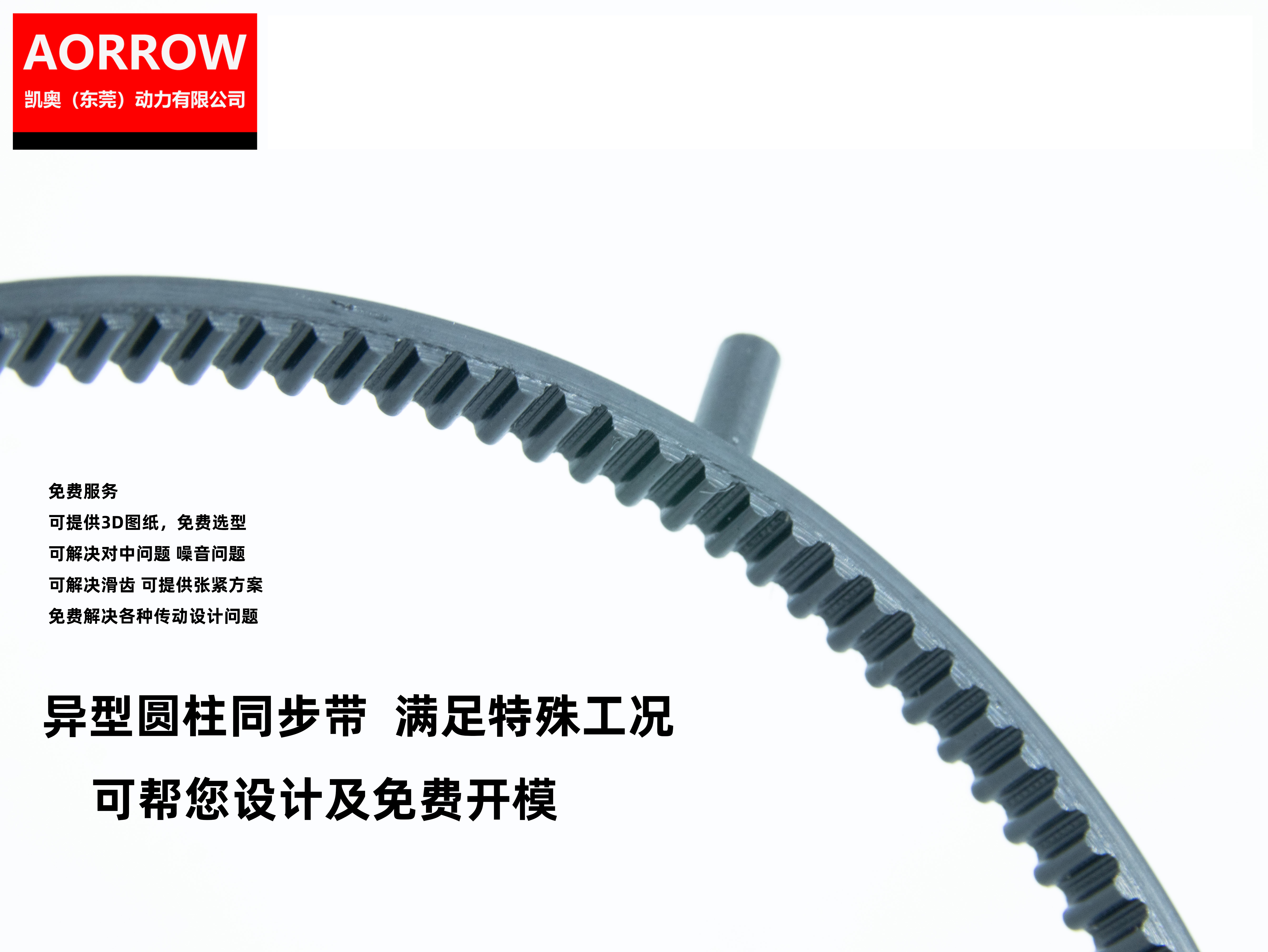

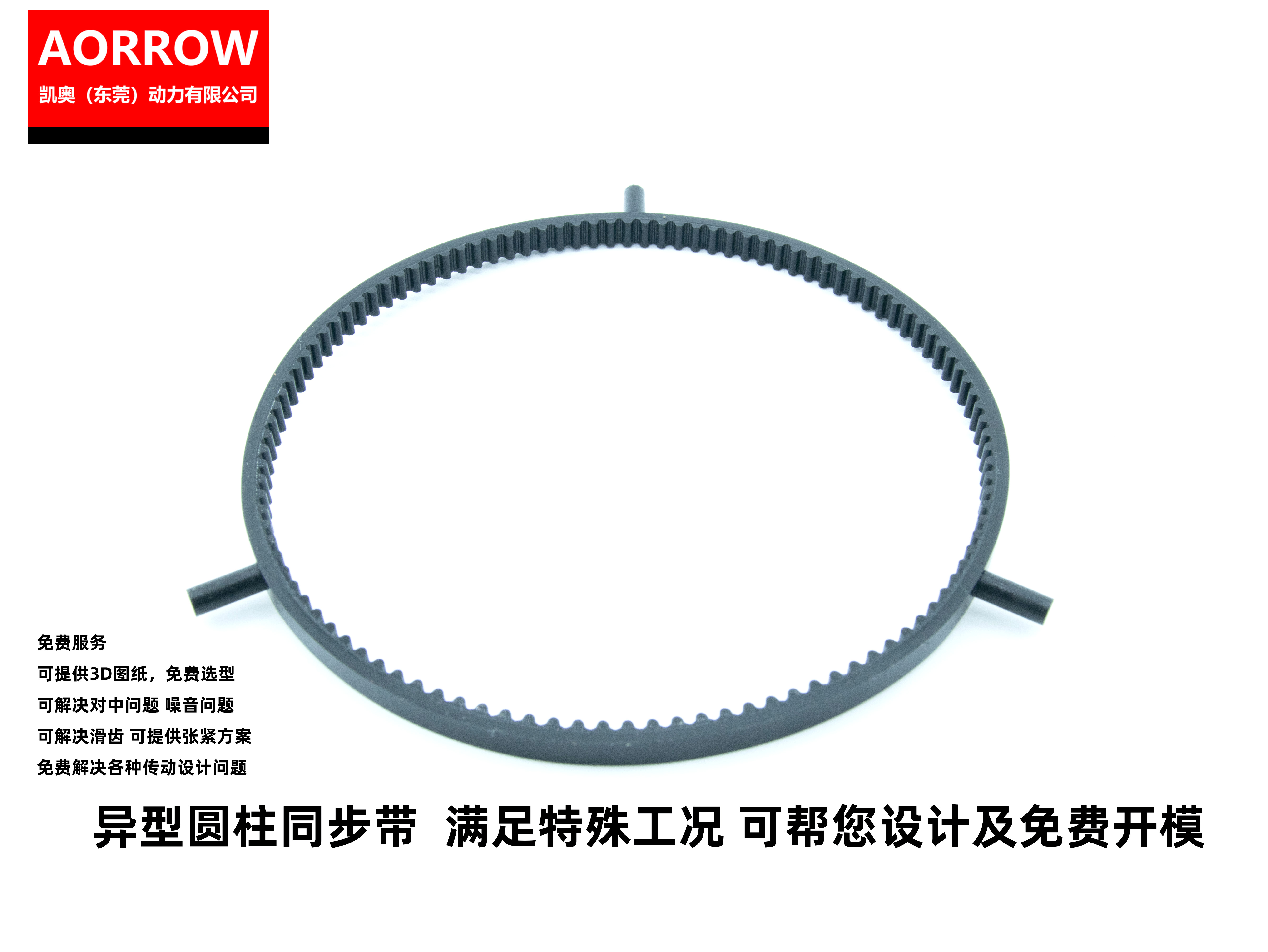

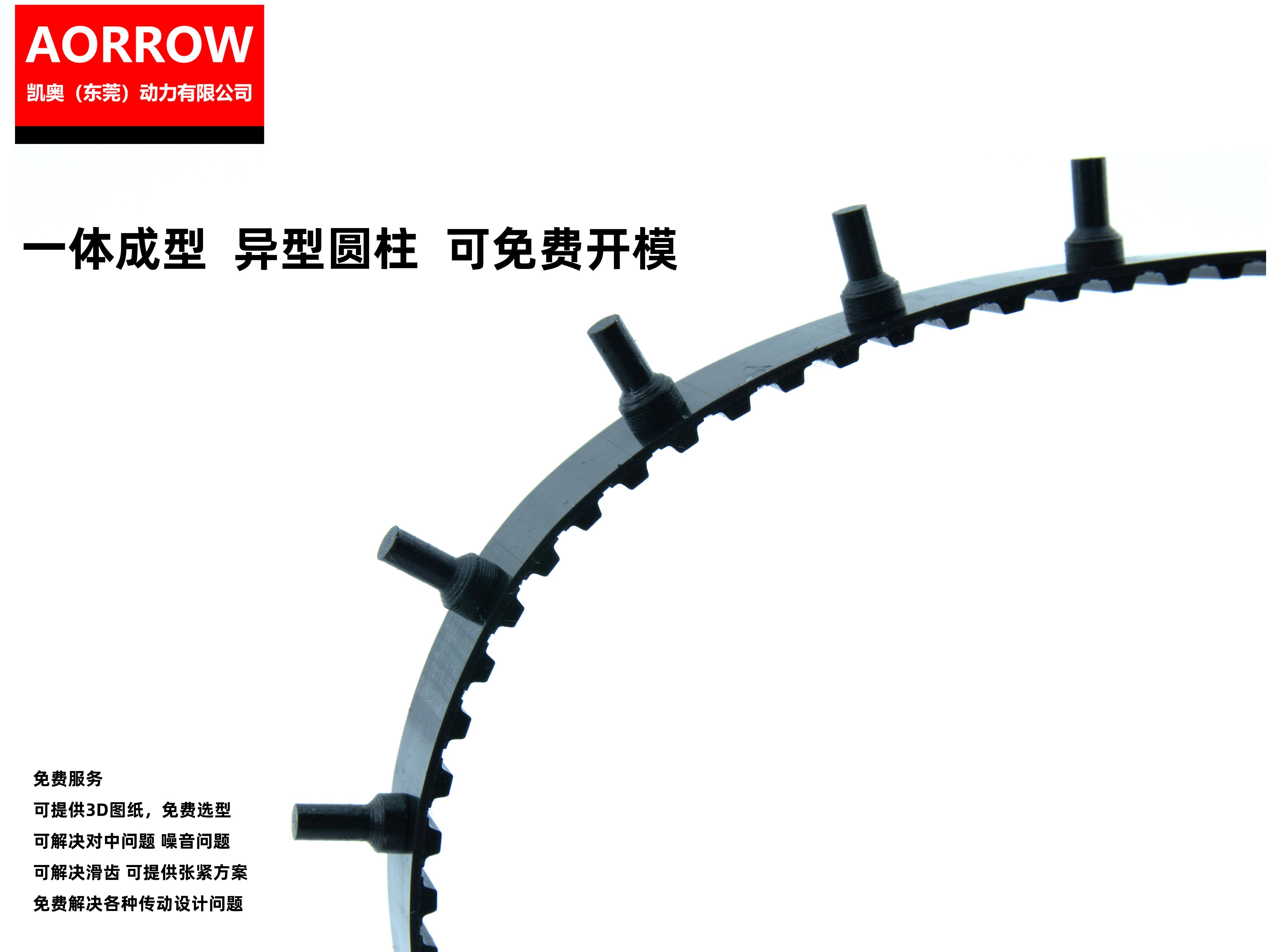

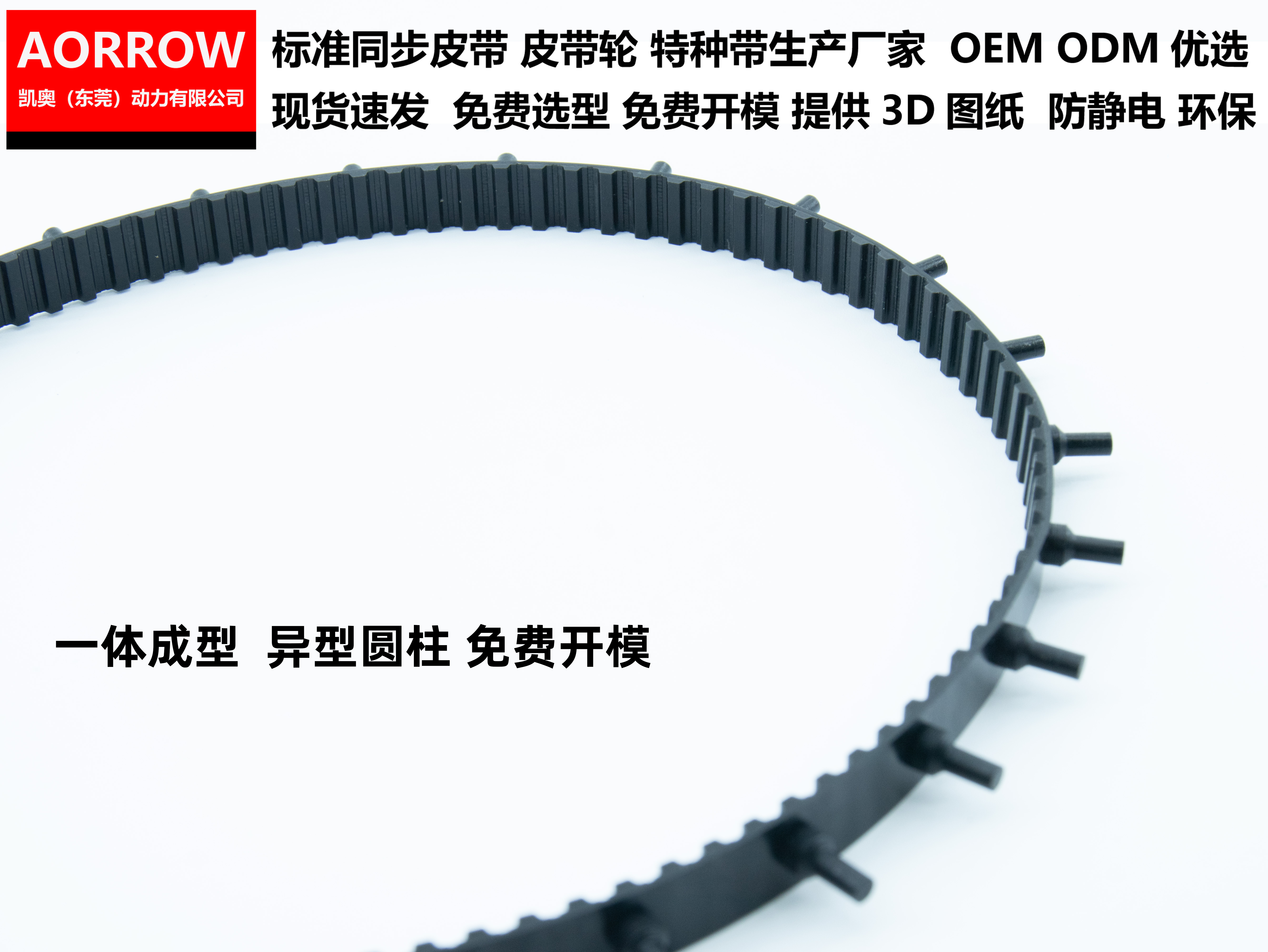

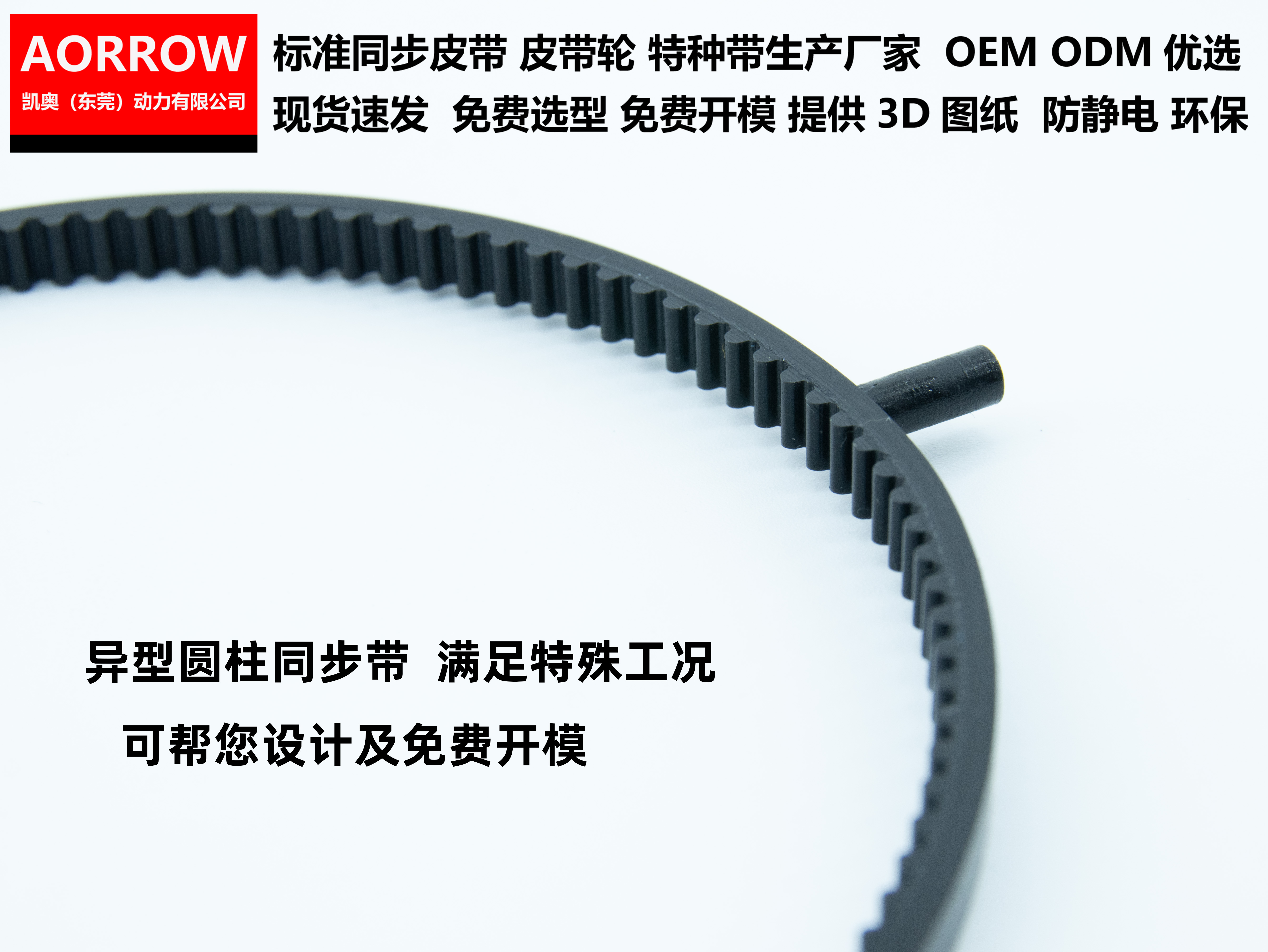

同步带+圆柱：就像一列精准的“火车”。工件（或载具）套在皮带背部的圆柱上，由伺服或步进电机驱动，沿着直线或环形轨道做等距步进或连续同步运动。它的定位精度，来源于皮带齿距精度和圆柱与工件孔的精密配合。停止时，依赖电机的闭环控制或外部止动器（Stopper）锁紧，是一种“软定位”。
凸轮分割器：就像一个定格的“摩天轮”。电机连续旋转，通过内部的凸轮曲线，驱动输出转盘做“转动—机械自锁停止—再转动”的间歇运动。停止位由凸轮曲面自身刚性锁死，不依赖外部刹车，停位刚性和重复性极高。
一个追求的是线性流动的柔性，一个追求的是圆周定位的刚性。
二、 六维硬核对比：直接套用您的工况
三、 何时应坚定选择同步带+圆柱？
当您的项目符合以下多数特征时，这条“柔性线性输送”路线通常是更优解：
产线需要线性串联：工序需要排成一条长线（或环形），实现上料、加工、检测、下料的直线流动。
工位数量多或需扩展：工位超过12个，或未来有增加工位的计划。转盘扩工位等于重新设计。
产品换型频繁，节拍需灵活调整：生产不同型号产品，需要改变步进距离或停留时间，伺服系统改个参数即可。
工件较轻且形状适合：工件自带定位孔或使用带导套的载具，单件重量通常在3公斤以内。
需要双面或上方操作：圆柱贯穿工件，为上方的机械手或下方的顶升机构提供了天然的操作空间。
预算敏感且产线较长：在长线布局中，采用多个分割器的成本会远高于一条同步带输送线。
局限提醒：纯伺服停止在承受较大垂直压力（如>500N压装）时可能产生微滑，必须设计外部硬锁止机构。此外，皮带存在微小的累积误差，需通过视觉等传感器进行周期性补偿，无法像分割器那样实现“绝对零累积”。
四、 何时应坚定选择凸轮分割器？
当您的项目符合以下多数特征时，这台“刚性旋转分度”设备是不二之选：
经典的转盘式单机：8工位以下的组装、灌装、丝印、检测设备，工序围绕一个中心展开。
停位时需要承受大力：工位上有压装、旋铆、锁螺丝等会产生巨大反作用力的操作，必须零位移。
节拍固定，产品生命周期长：例如某款饮料的灌装线，可能十年不换产线。
环境恶劣：多尘、多油、多水汽的环境，纯机械的凸轮分割器比带编码器的伺服电机更皮实耐用。
要求分度动作极快且平稳：凸轮曲线（如修正正弦曲线）能实现无冲击的平滑启停，在超高速间歇分度上有时比伺服电机更顺。
局限提醒：工位数、动静比（转动与停止的时间比）一旦确定极难更改。转盘直径过大时，惯性剧增，对分割器规格要求极高，成本飙升，通常12工位以上就不经济了。
五、 更常见的现实：混合架构
高手设计产线，从不拘泥于一种形式。最常见的方案是 “分割器做核心分度，同步带做上下料衔接”。
案例：一台6工位转盘式灌装机，外围用两条同步带圆柱线，一条将空瓶载具精准送入转盘的上料星轮，另一条将满瓶载具接走送去贴标。这样，分割器负责核心的灌装定位，同步带负责高效的线性输送，各司其职。
反之亦然：也可以以同步带圆柱线为主干线，在需要极高定位刚性的关键工位（如压装），设计一个抬升气缸，将载具顶起并用销钉插入其底部孔中进行二次硬定位，等效于一个局部的“分割器锁止”功能。
六、 您的决策树：七步锁定方案
面对具体项目，您可以按以下顺序自问：
布局形态：工序是天然排成一条线，还是围绕一个中心？→ 线形选同步带，辐射选分割器。
停位受力：停止时，工位上的操作（如压装）会产生超过200N的反作用力吗？→ 是，优先分割器或为同步带加工装硬锁止。
工位数量：工位是否超过12个，或未来很可能要增加？→ 是，同步带优势明显。
生产柔性：产品型号会每月甚至每周更换，需要调整节拍或步距吗？→ 是，同步带的伺服系统更具柔性。
负载与精度：单个工件是否很重（>5kg），且需要在停止位进行高精度压装？→ 是，分割器的刚性无可替代。
成本结构：在您的预算中，是电气调试和软件成本更高，还是机械硬件成本更高？→ 前者选分割器（省去复杂伺服调试），后者选同步带。
环境与维护：设备所处环境是否恶劣？维护团队更擅长机械维修还是电气调试？→ 环境差/擅机械选分割器，环境好/擅电气选同步带。
如果您正卡在具体的选型困境中，例如：“一个8工位转盘组装机，工件连载具重1.2kg，自带定位孔，节拍要求2秒/件，上方有一个300N的压头”，这确实是一个两可的临界案例。此时，同步带+圆柱+外部硬锁止的方案或许能以更低的成本满足需求，但需要对锁止机构的可靠性进行严谨验证。在东莞及华南地区，与像凯奥（东莞）动力有限公司AORROW这样同时精通精密同步带定制与传动系统设计的供应商进行前期技术探讨至关重要。他们不仅能提供全系列的带柱同步带解决方案，其基础传动理论和应用案例库也能帮助您快速评估方案可行性，甚至通过快速打样（依托超过60000套模具的库存）进行实物验证，从而在图纸阶段就规避风险。
总结 同步带加圆柱与凸轮分割器，是自动化领域两条并行的精确定位大道。前者代表了柔性、可扩展的线性流程，后者代表了刚性、可靠的间歇分度。
对于设备研发工程师，理解两者的本质差异，意味着能在方案构思初期就选择正确的技术路径，避免后期颠覆性修改。对于产线规划与管理者，这意味着在投资效率（OEE）、布局灵活性与长期维护成本间找到最佳平衡点。对于采购与决策者，这意味着不被单一部件价格所迷惑，而是从系统总拥有成本（TCO） 和产线生命周期的角度进行评估。
当面临选择时，请回到最根本的问题：我的生产流程，本质上是需要一条“流动的河”，还是一个“旋转的舞台”？回答清楚这个问题，答案便已清晰大半。而与具备深厚传动系统知识和丰富非标案例经验的伙伴，如凯奥（东莞）动力有限公司AORROW合作，能将您的概念高效、可靠地转化为现实。
|
|
