同步带挡块做多高？不是越高越好，而是被这四条“边界”死死卡住
同步带挡块的高度设计，绝非“越高越稳”的简单判断，而是需要在“挡得住”、“弯得动”、“甩不飞”、“刮不到”四重约束下寻找最优解。本文系统解析了由工件防翻、带体绕曲、动态离心与回程干涉构成的工程边界，提供了从下限计算到上限校核的完整设计流程与关键经验公式，旨在帮助自动化设备设计者跳出经验误区，科学确定挡块高度，从源头保障输送系统的稳定与可靠。
同步带挡块做多高？不是越高越好，而是被这四条“边界”死死卡住

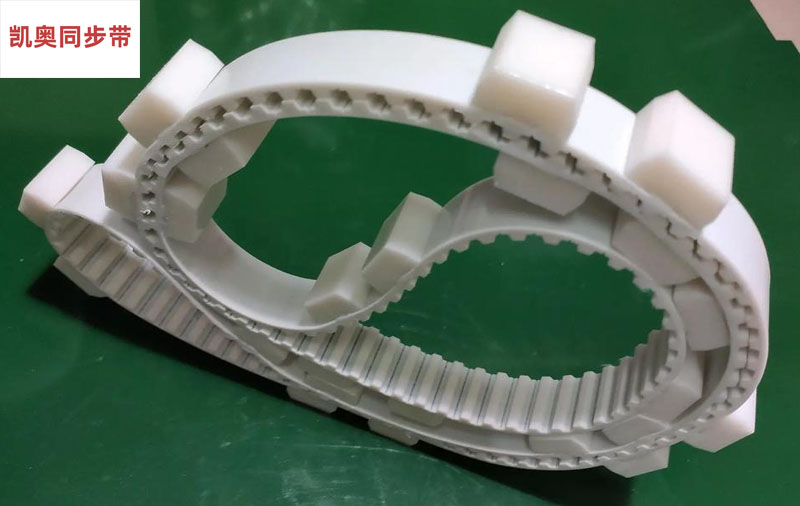

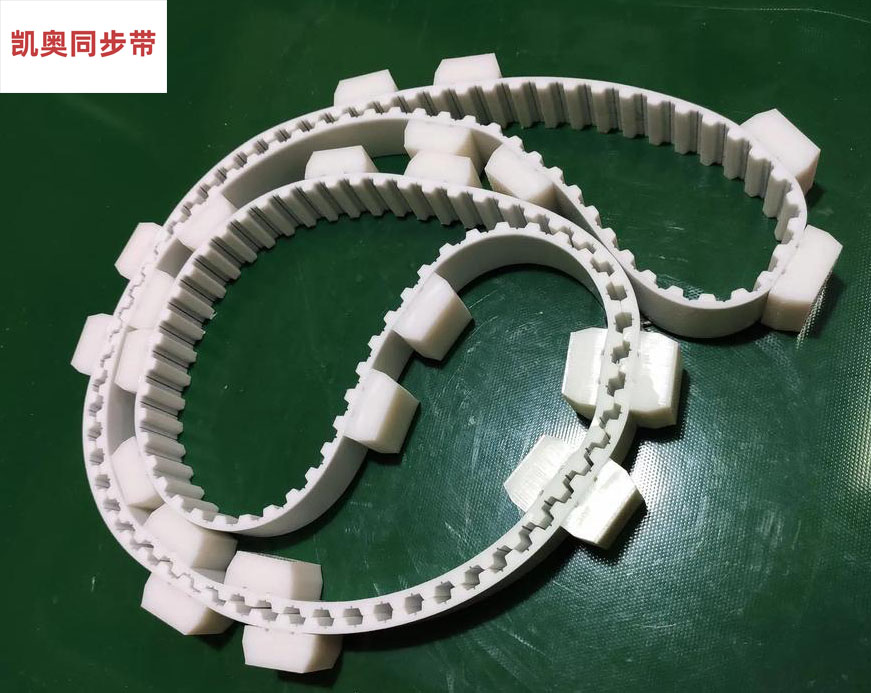

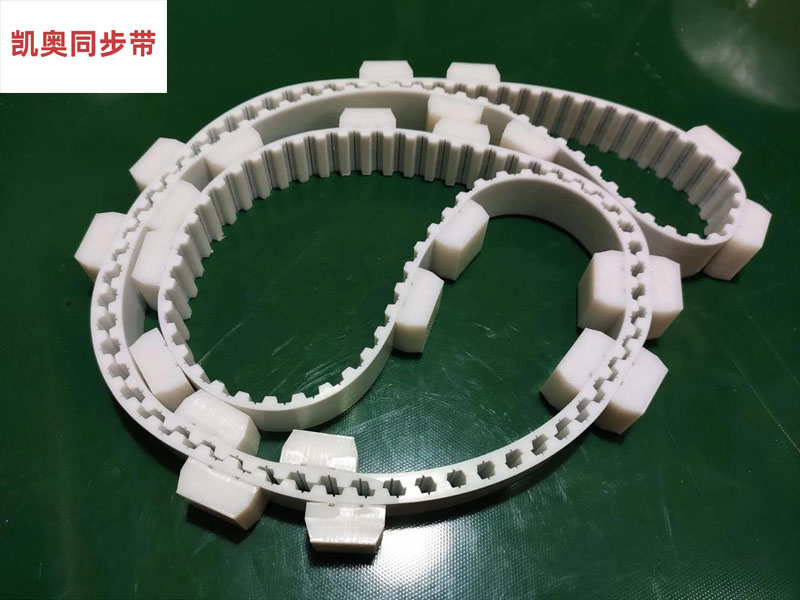

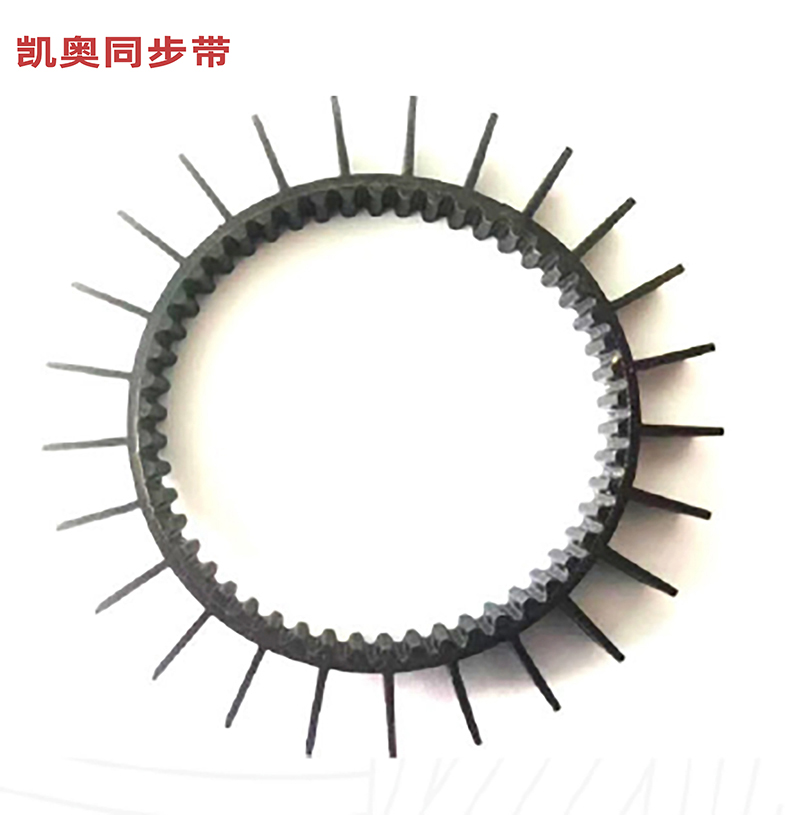

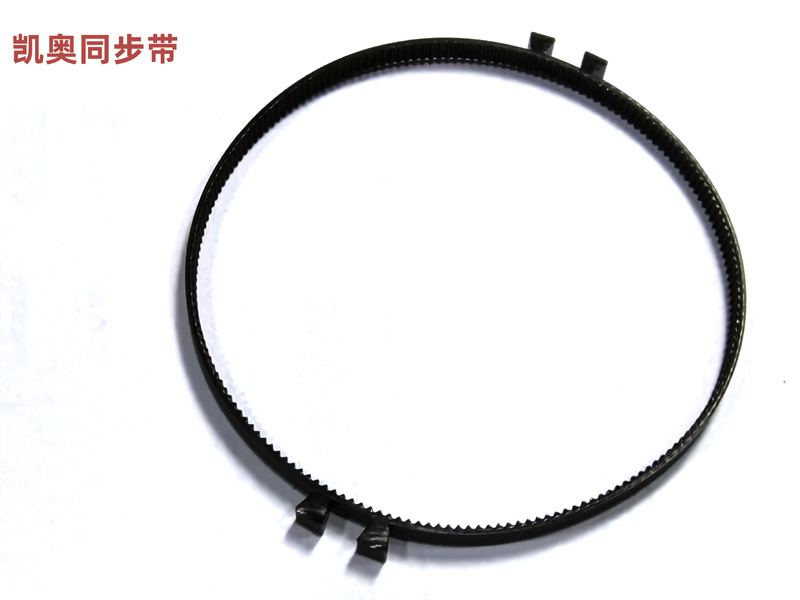

在珠三角遍布的自动化产线上，挡块同步带的应用越来越广。但很多工程师在设计挡块高度时，容易陷入“加高一点更保险”的直觉陷阱。结果往往是：要么挡块太高，皮带过早开裂；要么高度不足，工件在急停时翻倒。本文将为您厘清决定挡块高度的四道“硬边界”，帮您在约束中做出最优设计。
和不少设备工程师聊过挡块同步带的设计，发现一个挺常见的纠结：挡块到底做多高？做矮了怕挡不住，做高了又怕皮带坏得快。这感觉就像走钢丝，两边都是坑。
其实，挡块高度真不是拍脑袋定的。它是在四道硬性约束之间，寻找一个“刚刚好”的平衡点。这四道约束分别是：挡得住工件、皮带弯得动、高速甩不飞、回程刮不到。 设计时，必须在这四条边界围成的“盒子”里做选择。
第一道边界（下限）：你得“挡得住”
这是挡块最基本的功能。高度不够，工件会翻倒、滑脱。
水平推送轻质件（如薄片、小盒）：挡块高度达到工件高度的 30%到50% 通常就够了。主要作用是提供推力和防止回溜，太高了反而可能干涉上料机构。

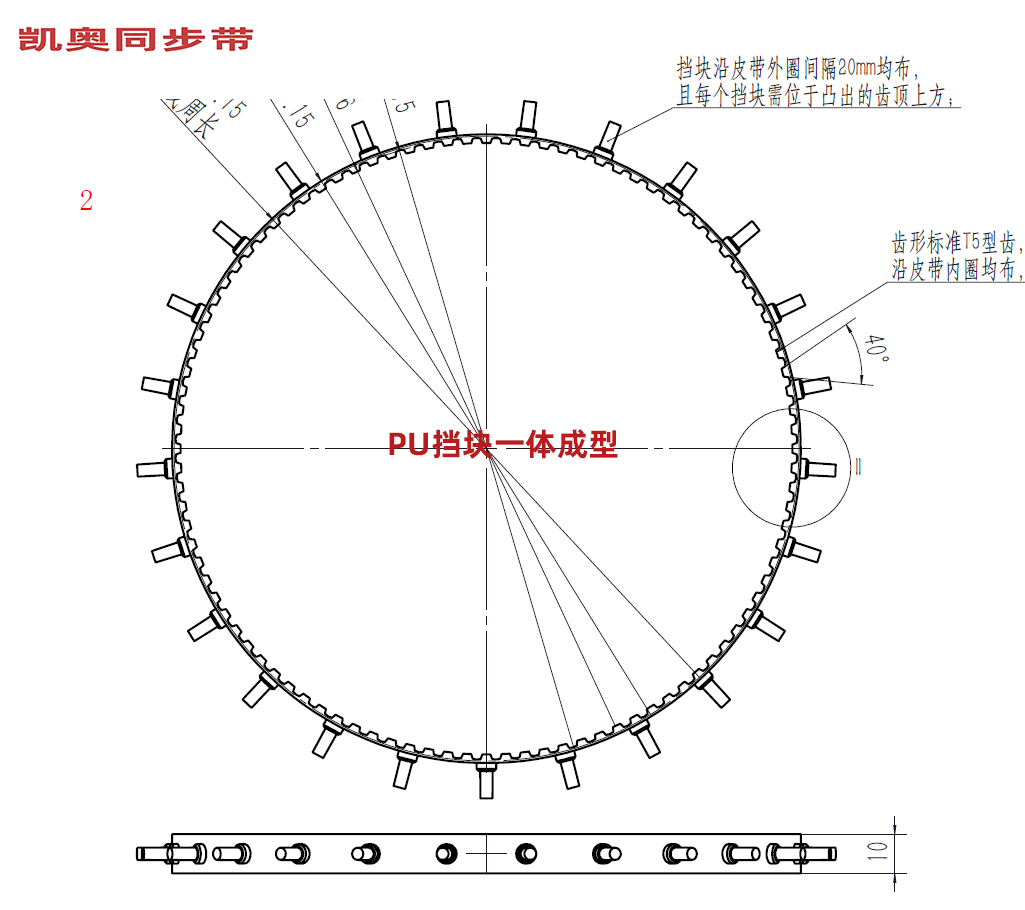

立式或圆柱件（如瓶子、锂电池电芯）：如果用双排挡块夹持，单侧挡块高度只要覆盖工件圆心以上约 1/3直径 的位置，就能实现有效对中定位。如果是单排挡块推送并急停，为了防止工件因惯性前倾翻倒，高度建议不低于工件高度的 60%。

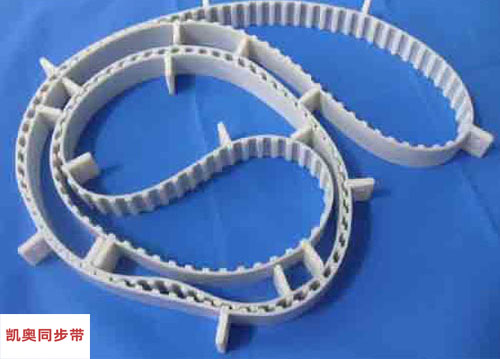

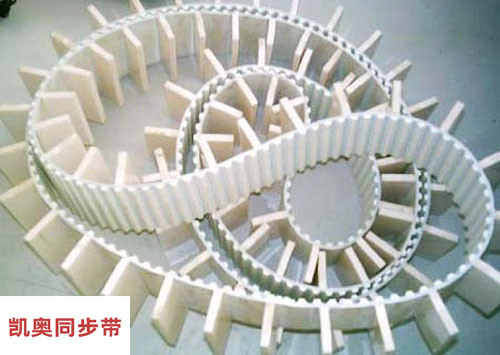

爬坡或提升用的隔板：这时挡块主要起承托作用，高度需要达到工件高度的 80%到100%。但这里要注意，如果用的是AT5这类小节距皮带，即使需要这么高，也要小心，我们马上会说到第二道边界。
高动态工况：如果输送线启停加速度超过0.5个g（重力加速度），为了抵抗振动和冲击，建议在上述基础上再乘以 1.2 的安全系数。
第二道边界（上限，最易忽略）：皮带必须“弯得动”

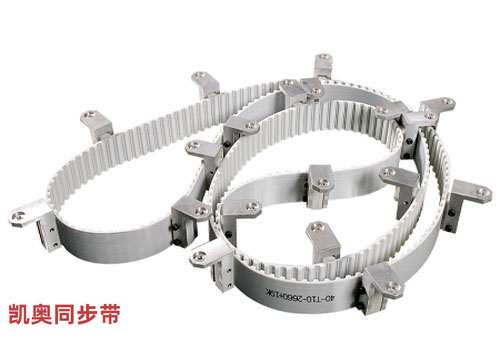

这是很多早期失效的根源。挡块是焊接或硫化在皮带背面的，当皮带绕过主动轮时，挡块根部会承受反复的弯曲应力。高度一旦超过某个极限，这里就会成为疲劳开裂的起点。
这个极限高度，主要受两个因素制约：主动轮直径 和 皮带节距。 一个经验法则是：挡块高度 (h) ≤ 0.25 × 主动轮直径 (D)，同时 h ≤ 2.5 × 皮带节距 (P)。两个公式都要算，取更小的那个值。
举个例子更直观：
对于 AT10/T10 带（节距10mm），配合常用的Φ60mm主动轮。按第一个公式：h ≤ 0.25×60 = 15mm；按第二个公式：h ≤ 2.5×10 = 25mm。所以，15mm就是硬上限。如果做20mm高，短期内可能能用，但长期弯折下，热熔层极易发白、开裂，寿命可能只有几个月。
对于更小的 AT5/T5 带（节距5mm），配合Φ25mm小轮，上限可能只有 6mm左右。这也是为什么小节距皮带不适合做很高挡块的原因。
第三道边界（动态约束）：高速下要“甩不飞”
当线速度上去后（比如超过1米/秒），离心力就成了主要敌人。挡块越高、越重，其根部受到的剪切力就越大，公式近似为 m·v²/R。粗略估算，速度每增加一点，挡块的许用高度就要打折扣。经验上，速度超过1m/s后，高度每增加1mm，许用速度可能要降低8%-12%。 所以，一条 AT10带在2m/s速度下运行，其挡块高度可能最好不要超过8mm，否则在高速启停的冲击下，有脱落风险。
第四道边界（空间约束）：回程时“刮不到”
这条很简单，但图纸上却经常漏算：挡块高度 + 皮带厚度 + 安全间隙（通常2mm）必须小于皮带回程路径上的最小净空。否则，设备一开动，回程的挡块就会“咣咣”地敲击托板或机架。另外，如果是双排挡块夹持工件，挡块高出工件太多，也可能干涉上方的机械手或视觉光源。
当“高度”不够用时，“形状”来帮忙
很多时候，你觉得挡不住，第一反应是加高。但其实，优化挡块的形状往往比单纯加高更有效、更安全。
推方盒总歪斜：不如把挡块顶部做成带 R角导向 或者 前低后高的斜面（斜铲），可能3mm高就能把工件“铲”正。
圆柱件定位不稳：在挡块顶部铣一个 半圆槽，把工件“嵌”进去一部分，所需高度可能只要工件半径的40%，效果却好得多。
重件推不动：问题可能不在高度，而在接触面压强太大。解决方案是 加宽挡块与工件的接触面，或者在挡块背面 增加玻璃纤维补强条 来分散应力。
食品线怕积料：把挡块做成 梯形斜面，消除直角死角，即使高度稍大，也易于清洁。
给你的七步设计清单
面对一个具体项目，你可以按这个顺序来确定高度：
测量工件：高度H、重量m、重心、预估最大加速度a。
计算最低需求：根据工件类型和工况，用第一部分的系数k（0.3~1.0）计算 h_min = k × H。
校核弯曲上限：计算 h_max1 = 0.25 × D（主动轮直径）；h_max2 = 2.5 × P（皮带节距）。取两者中较小的值。
考虑速度折扣：若线速度v > 1 m/s，将上一步的h_max乘以一个折扣系数，例如 [1 - 0.1×(v-1)]。
检查回程空间：确保 h + 带厚 + 2mm < 回程最小间隙。
确定最终值：最终高度h = max(h_min, 最小工艺高度2mm)，且必须 ≤ 第4步得出的h_max。
优化形状：如果高度余量不足，优先考虑修改挡块形状（加导向、挖槽、改斜面），而不是冒险突破上限。
一个现实案例 假设用AT10带（节距10mm），主动轮Φ60mm，水平推送一个50mm高的纸盒，速度0.8m/s。
最低需求：纸盒轻，平推，取k=0.35，h_min ≈ 17.5mm。
弯曲上限：h_max1=15mm (0.25×60)，h_max2=25mm (2.5×10)，取15mm。
速度影响：0.8m/s < 1m/s，暂不考虑折扣。
结果：15mm的上限卡死了17.5mm的需求。此时，不应强行做到17.5mm，而应选择15mm的高度，同时将挡块顶部设计成梯形斜面。这样既满足了弯曲寿命要求，斜面结构也能更好地引导纸盒，实际效果可能比17.5mm的直角挡块更好。
如果您正在为一个具体的挡块输送方案纠结高度参数，比如用于锂电池电芯的定位、小型包装盒的分隔，或者爬坡输送，可以把您的带型（如AT10）、主动轮直径、工件尺寸和重量、运行速度这些信息提出来。在东莞及华南地区，凯奥（东莞）动力有限公司AORROW 的技术团队在处理此类定制化需求时，不仅会依据上述工程逻辑进行计算，更可以借助其疲劳测试中心的设备，对特定高度和形状的挡块进行动载疲劳测试，用数据验证设计的可靠性，避免后期失效。
总结 同步带挡块的高度设计，是一场在多维约束中寻求最优解的精密权衡。它考验的不仅是计算，更是对皮带力学性能、动态工况和空间布局的综合理解。
对于设备研发工程师，这意味着在设计初期就必须将皮带绕曲半径、运行速度等纳入考量，避免后期更改的昂贵代价。对于产线维护与管理者，理解这些边界有助于快速诊断挡块脱落、皮带开裂等故障的根源。对于采购与项目决策者，选择一家像 凯奥（东莞）动力有限公司AORROW 这样，不仅提供从 MXL到20MGT全系列同步带 及挡块定制，更具备深厚基础传动理论和实证测试能力的合作伙伴，能为您的非标设计提供从理论计算到样品验证的全流程支持，大幅降低项目技术风险。
当高度被“卡脖子”时，请记住，优化形状往往是比突破极限更聪明、更可靠的解决方案。
|
|
